商品編號: 6003
上架時間: 2013-07-26
流量(Q): 1.5~1000m³/h
使用溫度(T): 45~+450℃(特殊需要可達-196℃)
揚程(H): 7~220 m
概述:

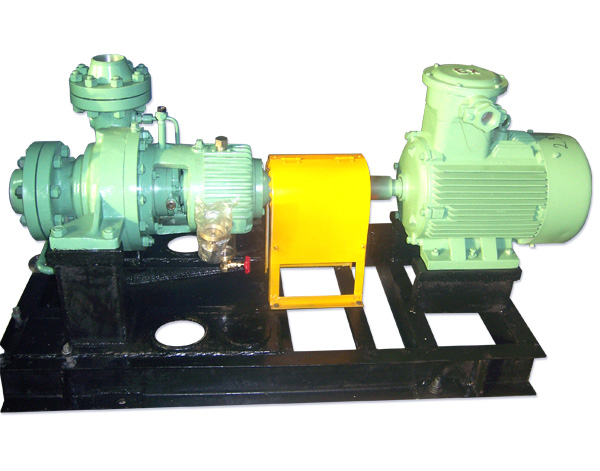

為了更好地滿足現代化工程的需要,以提高可靠性和節能為中心的設備更新?lián)Q代,我公司研制并開發QY(P)系列單級單吸石油化工流程泵。
泵適用于石油化工流程中常溫、高溫或低溫,中性或腐蝕性的液體輸送。也可適用于發電廠、制冷及空調裝置、工礦和城市給排水環保工程。
具有以下列優點:
1、采用高效節能的水力模型。
2、將泵的軸承及軸封進行改進,提高可靠性,延長使用壽命。
3、零部件通用化程度高,可完全互換。
4、具有良好的抗汽蝕、耐高溫性能。
5、選材精煉,軸承體等零件增加為鑄鋼、鑄鐵兩種。為寒冷地區、露天使用和船用提供了有利條件。
性能范圍:
流量Q=1.5~1000 m3/h
揚程H=7~220 m
溫度T=-45~+450℃(特殊需要可達-196℃)
型號意義:
QY(P)(R)830-88A
Q—企業標識
Y—單級單吸石油化工流程泵
P—泵為軸向水平吸入結構;
當無“(P)”標識時,泵為垂直吸入、垂直吐出結構。
R—根據工況要求,葉輪吸入口側設置誘導輪,用于提高抗汽蝕性能;
當無“(R)”標識時,不設置誘導輪。
830—額定流量830m3/h
88—額定揚程88m
A—葉輪經過一次切割,順序以A、B、C……表示
結構特征:
QY(P)系列泵為單級單吸懸臂式結構,泵殼徑向剖分。其安裝方式為水平中心線支承,以把熱脹冷縮產生的變形及位移降低到最低限度。泵靠有壓液體流動可以自行排氣,且在泵體渦殼上部還留有臍子,可以根據工程需要適當?shù)亻_出螺孔。泵體下部根據需要可鉆有排液孔。
泵的吸入法蘭和排出法蘭分兩種型式。一種是垂直吸入垂直吐出,適用于煉油廠或石油化工裝置用。另一種是軸向水平吸入垂直吐出,適用于油田及罐區集輸用。
葉輪的水力模型采用成熟技術,泵體采用高效節能渦殼設計。葉輪為單吸結構且整體鑄造,與軸用平鍵及葉輪螺母固定,構成泵轉子。
殼體密封環和葉輪密封環均為可更換的標準件,兩者良好的匹配由材料及其硬度不同來保證。泵的軸向力主要靠葉輪的平衡孔來平衡。
軸端密封可采用填料密封、機械密封或干氣密封。
密封腔體按照行業標準進行設計:改善腔體尺寸,提高使用效率。
密封腔體可按工程需要配備各種集裝式、平衡型、波紋管、串聯型機械密封或干氣密封,以滿足苛刻的使用條件。
密封腔體外部有可選擇的水冷腔夾套,水冷腔夾套的配備必須是提出特別要求或當輸送介質為水的溫度超過66℃以及碳氫化合物溫度超過150℃時用。當輸送介質需要保溫時,在其夾套內還可以通入低壓蒸汽或其它保溫介質。
軸承懸架體有鑄鐵和鑄鋼兩種,并具有較大的供軸承潤滑的油池,同時裝有一套徑向球軸承和兩套背對背安裝的推力球軸承,軸承采用甩油環潤滑,特殊要求還可選用油霧潤滑。軸承體外鑄有散熱片,可供空氣冷卻(T<120℃)和水冷卻(T≥260℃)。軸承懸架體同時裝有塑料圓形油標和油杯,以監視和控制油位,軸承體兩端有銅質防塵盤,伸向軸承壓蓋的內孔,既可以防止灰塵或水份進入,又可以防止油泄漏。當軸承萬一破裂時,它還能起支承作用。
為了檢修時不拆卸吸入和吐出管路系統就能檢查葉輪、軸承及軸封,采用撓性膜片式加長聯軸器,拆裝非常方便。也可根據用戶需要采用彈性柱銷聯軸器。
